| 产品特性：电站阀 | 品牌：上海渤工 | 型号： H61Y H64Y |
| 材质：铸钢 | 连接形式：对夹 | 结构形式：焊接连接 |
| 3C阀门类别：工业 | 公称通径：DN10-300mm | 适用介质：水 |
| 压力环境：常压 | 工作温度：常温 | 标准：国标 |
| 流动方向：双向 | 驱动方式：手动 | 零部件及配件：阀体 |
| 类型(通道位置)：二通式 | 作用对象：水 | 规格：DN10-300mm |
| 包装：木箱、布袋 |

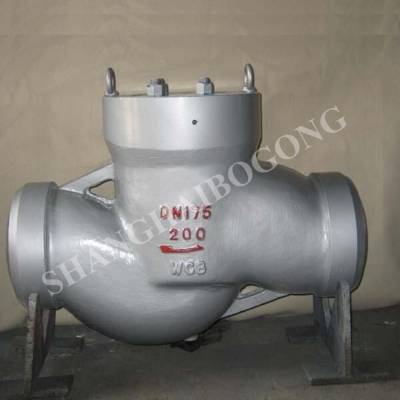

产品名称 | 高温高压焊接止回阀 |
产品型号 | H61Y |
公称通径 | DN15-DN275mm |
压力范围 | 20.0MPa-32.0MPa |
阀体材质 | 铸钢、合金钢 |
产品概述：
H61Y-200、H61Y-250、H61Y-320高压电站止回阀支管两端为焊结结构，焊结坡口可按标准或用户要求制作，适用于火电厂、石油化工、冶金等高温高压的水、蒸气、油品、过热蒸汽的管道上作防止介质回流的装置。其遵循的温度、压力等级是一致的，在一些管道中存在着某种互换关系。中部采用无阀盖压力自紧式，在高温高压工况下具有良好的密封性能。自密封圈有两种材料：一种是低碳钢，另一种是柔性石墨夹316丝（网）。密封面堆焊钻基硬质合金。其加工后的纯金属层≥3mm，具有耐磨、耐高温、抗腐蚀、抗擦伤、使用寿命长。
执行标准：
1．设计制造与验收按火力发电阀门标准ANSIB16.34API6DGB12236 E101和JB/T3595、DL/T531标准规定。
2、结构长度按E101、JB/T2766、GB/T15188.1 ANSIB16.10GB12221标准规定或按用户要求。
3、压力-温度等级按E101、JB/T3595 API598GB9131 标准规定。
4、焊接坡口尺寸按GB12224、JB/T3595、ASME B16.25 ANSIB16.25标准规定或按用户配管尺寸要求
结构特点：
1、阀瓣整体淬火，并能在阀体上下移动，介质倒流时，借介质压力和弹簧自动阀瓣关闭。
2、阀体、阀盖均为模锻件。
3、阀座上的密封面采用钴基硬质合金等离子喷焊面成。耐磨、抗擦伤性能好。
4、止回阀应安装在水平管道上介质流向从下往上流（正流）。
主要零部件材料：
型号 | 零件名称 | |||||||
阀体 | 阀瓣 | 弹簧 | 阀杆 | 填料 | 压板 | 阀盖 | 锁紧螺母 | |
H61Y-250 H61Y-320 | 碳钢 | 碳钢 | 弹簧钢 | 不锈钢 | 柔性石墨 | 碳钢 | 碳钢 | 优质碳素钢 |
H61Y-P54100V H61Y-P57170V | 铬钥钒钢 | 铬钥钒钢 | 弹簧钢 | 铬钥钒钢 | 柔性石墨 | 铬钥钒钢 | 铬钥钒钢 | 铬钥钢 |
