价 格
订货量
￥2280.00
价格为商家提供的参考价，请通过"获取最低报价"
获得您最满意的心理价位~
≥1
| 产品特性：调节阀 | 品牌：上海渤工 | 型号：ZSPC /ZMQ |
| 材质：铸钢 | 连接形式：法兰 | 结构形式：法兰连接 |
| 3C阀门类别：工业 | 公称通径：DN20-400mm | 适用介质：水 |
| 压力环境：常压 | 工作温度：常温 | 标准：国标 |
| 流动方向：单向 | 驱动方式：手动 | 零部件及配件：阀体 |
| 用途：补水 | 类型(通道位置)：二通式 | 作用对象：水 |
| 规格：DN40-400mm | 包装：木箱、布袋 |

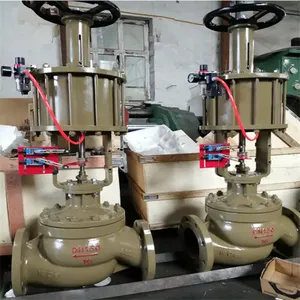

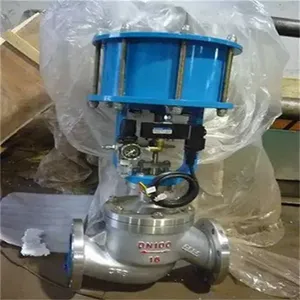

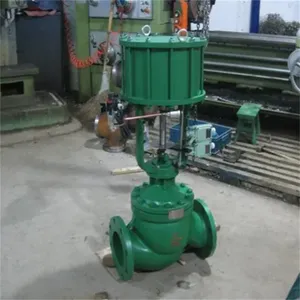

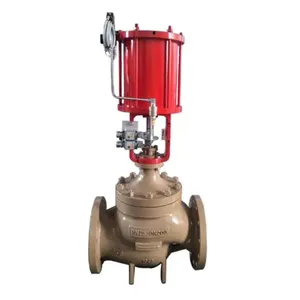

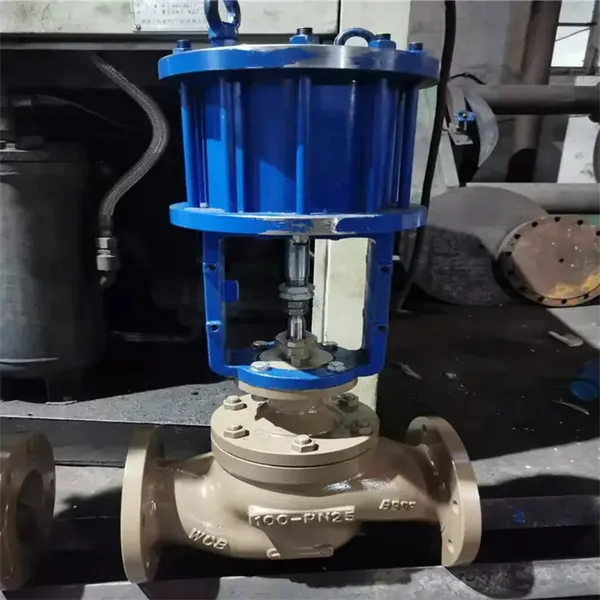

产品名称 | 气动薄膜切断阀 |
产品型号 | ZSPC /ZMQ |
公称通径 | DN20-400mm |
压力范围 | 1.0-10.0MPa |
阀体材质 | 铸钢、不锈钢 |
ZSPC气动活塞式切断阀概述：
ZSPC气动活塞式切断阀概述：
ZSP NC型气动活塞常温、中温切断阀，由气动活塞执行机构和切断机械组成。按阀芯密封面材料可分硬密封和软密封：按阀芯结构型式可分为单导向平板式和单导向平衡式。适用于无颗料状、无杂质的气体、液体介质，要求快速严密关闭、快速放空的自动控制系统中。
技术参数和性能
型号 | 常温型 硬密封 | 常温型 软密封 | 中温型 硬密封 | 常温型硬密 封带手轮 | 常温型软密封带手轮 | 中温型硬密封带手轮 |
| 型 号 | ZSP NC1-（16/64）B K | ZSP NC2-（16/64）B K | ZSP NC1-（40/64）B KG | ZSPC1-（16/64）B K | ZSPC2-（16/64）B K | ZSPC1-（40/64）B K |
| 规格 | DN20-200 | |||||
ZSPC气动活塞式切断阀主要技术参数和性能指标
1、 切断机构主要技术参数
公称压力mm | 20 | 25 | 40 | 50 | 65 | 80 | 100 | 150 | 200 | ||
| 阀座直径mm | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 |
| 额定流量系数Kv | 6.5 | 10 | 15 | 25 | 40 | 65 | 100 | 125 | 260 | 350 | 540 |
| 公称压力MPa | 1.6；4.0；6.4 | ||||||||||
| 行程mm | 10 | 16 | 25 | 30 | 40 | 60 | |||||
| 流量特性 | 快开 | ||||||||||
| 介质温度℃ | 软密封：-40~150（常温型）；硬密封：-40~200（常温型）、-40~450（中温型） | ||||||||||
| 法兰尺寸、型式 | PN16按JB78-59光滑式；PN40、64按JB/T79.2-94凹式 | ||||||||||
| 阀体材质 | ZG230-450；ZG1Cr18NI9 Ti；ZG0Gr18N12Mo2Ti | ||||||||||
| 阀座、阀芯材质 | 1Cr18NI9；0Cr18Ni12Mo2Ti | ||||||||||
| 上阀盖型式 | 普通式（常温型）；热片式（中温型） | ||||||||||
